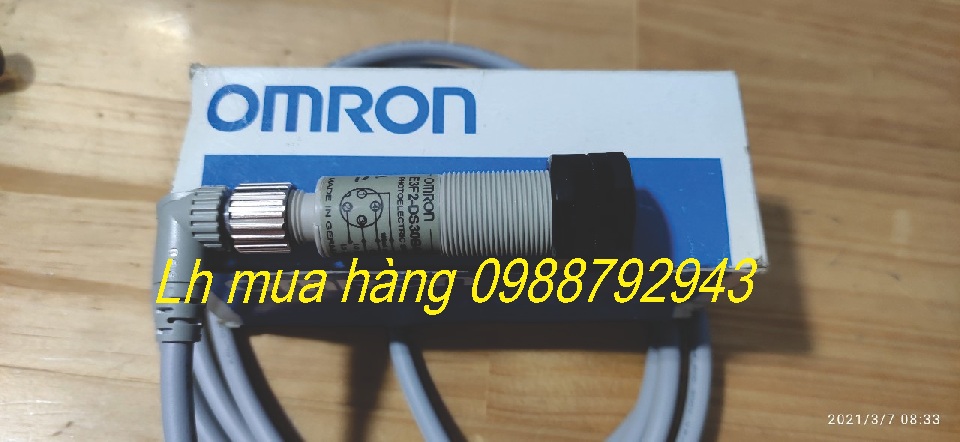

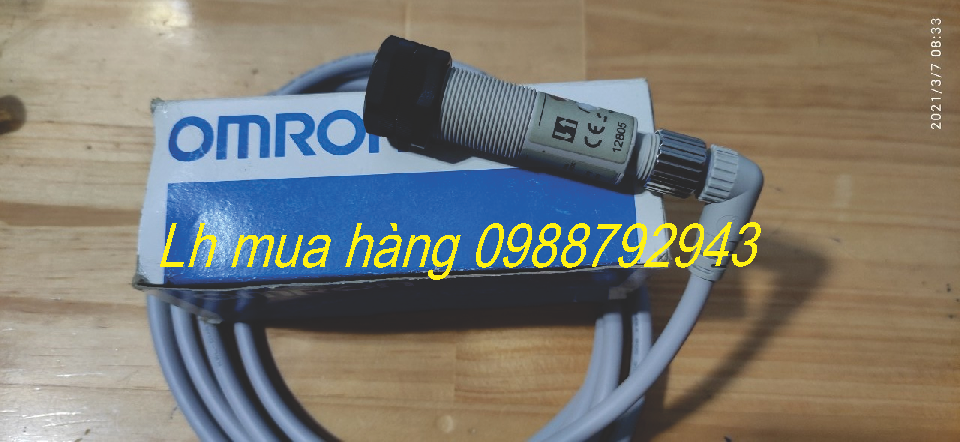

CẢM BIẾN QUANG E3F2-DS10C4-N 2M HUYỀN THOẠI VỚI XUẤT XỨ ĐỨC

-  Nguồn 10-30VDC

-  Thân bằng nhựa

-  Phương thức kết nối: dùng connector

-  Khoảng cách bắt 100 mm (white paper:100  x 100 mm)

-  PNP Load current: 100 mA max

-  Bảo vệ phân cực ngược nguồn cấp. Bảo vệ phân cực ngược ngỏ ra, ngắn mạch ngỏ ra

-  Phát ra hồng ngoại (bước sóng 880 nm)

-  Chọn light on/dark on bằng cách đấu dây

-  Đèn báo hoạt động (màu đỏ)

-  Thời gian đáp ứng 2.5ms

-  Khả năng chông nước IP67

-  khả năng chống nhiễu điện từ cao

HƯỚNG DẪN ĐẤU DÂY E3F2-DS10C4-N 2M :

Cảm biến quang loại thu phát
Nguồn cấp 12-24VDC
Khoảng cách phát hiện 7m

• Ngõ ra NPN

• Vật cảm biến nhỏ nhất: Đường kính 11mm
• Góc nhìn: 3~20^o
• Thời gian đáp ứng: 2.5ms Max.
• Ngõ ra: Transistor cực thu hở, 100mA Max.
• Ánh sáng môi trường: Đèn huỳnh quang: 3000lx max / mặt trời 10000lx max.
• Nhiệt độ môi trường: -25^oC ~ 55^oC
• Tiêu chuẩn cấp bảo vệ vỏ: IP67; NEMA 1, 2, 4
• Nguồn sáng: Infrared LED (880 nm/850 nm)
• Chức năng chỉnh độ nhạy: không
• Chế độ ngõ ra: Chọn lựa Light-ON / Dark-ON

Cảm biến quang loại thu phát
Nguồn cấp 12-24VDC
Khoảng cách phát hiện 7m

• Ngõ ra PNP

• Vật cảm biến nhỏ nhất: Đường kính 11mm
• Góc nhìn: 3~20^o
• Thời gian đáp ứng: 2.5ms Max.
• Ngõ ra: Transistor cực thu hở, 100mA Max.
• Ánh sáng môi trường: Đèn huỳnh quang: 3000lx max / mặt trời 10000lx max.
• Nhiệt độ môi trường: -25^oC ~ 55^oC
• Tiêu chuẩn cấp bảo vệ vỏ: IP67; NEMA 1, 2, 4
• Nguồn sáng: Infrared LED (880 nm/850 nm)
• Chức năng chỉnh độ nhạy: không
• Chế độ ngõ ra: Chọn lựa Light-ON / Dark-ON

Cảm biến quang loại khuếch tán
Nguồn cấp: 12~24VDC ±10%
Khoảng cách phát hiện 0~10cm

• Vật cảm biến nhỏ nhất: 50x50mm
• Thời gian đáp ứng: 2.5ms Max.
• Ngõ ra: Transistor cực thu hở, 100mA Max.
• Ánh sáng môi trường: Đèn huỳnh quang: 3000lx max / mặt trời 10000lx max.
• Nhiệt độ môi trường: -25^oC ~ 55^oC
• Tiêu chuẩn cấp bảo vệ vỏ: IP67; NEMA 1, 2, 4
• Nguồn sáng: Infrared LED (880 nm)
• Chức năng chỉnh độ nhạy: Không
• Chế độ ngõ ra: Chọn lựa Light-ON / Dark-ON
